酸化アルミニウムの融点はなぜ2072℃？アルミとの差と氷晶石の真相

私たちが日常で手にするアルミ缶やアルミホイルは、わずか660℃前後でドロドロに溶け出します。しかし、その原料であり表面を覆っている「酸化アルミニウム（アルミナ）」に目を向けると、融点は一気に約2072℃という超高温へ跳ね上がります。家庭用のガスコンロはもちろん、一般的な工業用バーナーの炎ですらビクともしないこの圧倒的な耐熱性は、物理化学の視点から見ても極めて特異な現象です。

なぜ同じアルミニウム原子を含みながら、酸化するだけで1400℃以上も融点が上昇するのでしょうか。その背景には、微小な結晶内部で働く強烈な原子間結合と、アルミニウム産業を根底から変えた画期的な精錬技術「ホール・エルー法」にまつわる技術者たちの壮絶なドラマが存在します。材料科学の基本原理から工業現場の最新動向まで、その真相を深く紐解きます。

📌 【この記事の重要ポイントまとめ】

• 要点1：酸化アルミニウム（Al₂O₃）の融点は約2072℃に達し、金属アルミニウム（660.3℃）より1400℃以上も高い。
• 要点2：高融点の主因は、高価数のイオン結合（Al³⁺とO²⁻）と強固な共有結合性が織りなす「コランダム結晶構造」の強大な格子エネルギーにある。
• 要点3：2072℃の融点をクリアして大量製錬を可能にしたのが「氷晶石」を用いた融解塩電解であり、約950℃への融点降下こそが現代の金属アルミ普及を決定づけた。

【科学的根拠】酸化アルミニウムの融点が2072℃と極めて高い理由｜結合エネルギーとコランダム結晶構造の秘密

酸化アルミニウム（化学式：Al₂O₃）が約2072℃という驚異的な融点を示す最大の理由は、原子同士を結びつける結合力の強さにあります。化学的な結合様式を精査すると、アルミナは単純なイオン結晶ではなく、強固なイオン結合と共有結合の中間的な性質を帯びていることが分かります。

物理化学の基本法則であるクーロンの法則によれば、イオン間に働く引力は「電荷の積に比例」し、「イオン間距離の二乗に反比例」します。酸化アルミニウムを構成するアルミニウムイオンは3価（Al³⁺）、酸化物イオンは2価（O²⁻）という極めて高い価数を持っています。電荷の積は「3 × 2 ＝ 6」となり、一般的な食塩（NaCl：1 × 1 ＝ 1）の実に6倍ものクーロン引力が局所的に作用します。さらにアルミニウムイオンは電子を3個放出してイオン半径が約53.5pmと極めて小さいため、酸素イオン（約140pm）と極限まで接近し、凄まじい結合エネルギーを生み出すのです。

この強力な結合を具現化しているのが、鉱物名で「コランダム」と呼ばれる結晶構造です。コランダム構造では、酸素イオンが六方最密パッキングに近い配列を形成し、その間にある八面体隙間の3分の2をアルミニウムイオンが規則正しく占有しています。三次元空間に隙間なく張り巡らされた結合ネットワークは、熱振動に対して強靭な耐性を示します。外部から熱を加えて格子振動を励起させても、結合を切断して液体の乱雑な状態へと移行させるためには、2072℃に相当する極限の熱エネルギーを注ぎ込まなければならないのです。

【徹底比較】金属アルミニウムと酸化アルミニウムの物性差｜融点660℃と2072℃の決定的な違い

母体である金属アルミニウムと酸化アルミニウムは、同じ元素を含んでいるとは思えないほど対照的な物理特性を持ちます。金属アルミニウムが低融点で軟らかく、電気を極めて良く通すのに対し、酸化アルミニウムは超高融点で極めて硬く、電気を一切通さない絶縁体です。両者の決定的な物性差をデータで比較検証します。

金属アルミニウムの融点が660.3℃と比較的低いのは、金属結合が「陽イオンの格子間を自由に動く電子の海」で構成されているためです。自由電子による結合は柔軟性に富み、変形に強い展延性をもたらす反面、原子同士を一定の位置に固定する力は共有結合や高価数のイオン結合に比べて弱くなります。これに対し、酸化アルミニウムは酸素原子に電子が強く引き付けられ、強固に固定化されているため、電子も原子核も身動きが取れません。この構造的拘束が、2072℃という別次元の融点と絶縁性を同時に生み出しています。

【産業史のブレイクスルー】ホール・エルー法と氷晶石の真相｜なぜ融点降下が不可欠だったのか

酸化アルミニウムの融点が2072℃もあるという事実は、かつての工業界にとって祝福ではなく「巨大な技術的障壁」でした。19世紀半ば、アルミニウムは金や銀よりも高価な貴金属として扱われていました。地球の地殻中にケイ素に次いで豊富に存在する金属元素でありながら、自然界ではすべて頑丈な酸化物として眠っており、そこから純粋な金属を取り出す手段がなかったためです。

酸化アルミニウムを電気分解してアルミニウムを取り出す「融解塩電解」を行おうにも、対象をドロドロに溶かすには2072℃以上に加熱し続けなければなりません。当時も現在も、2000℃を超える溶融液を安全に保持できる炉材容器は極めて限られ、莫大な加熱エネルギーコストを考慮すれば商業採算性は完全に破綻していました。

この絶望的な壁を突破したのが、1886年にアメリカのチャールズ・マーティン・ホールとフランスのポール・エルーがそれぞれ独立に発明した「ホール・エルー法」です。二人が目をつけたのは、「氷晶石（クライオライト：Na₃AlF₆）」という鉱物でした。

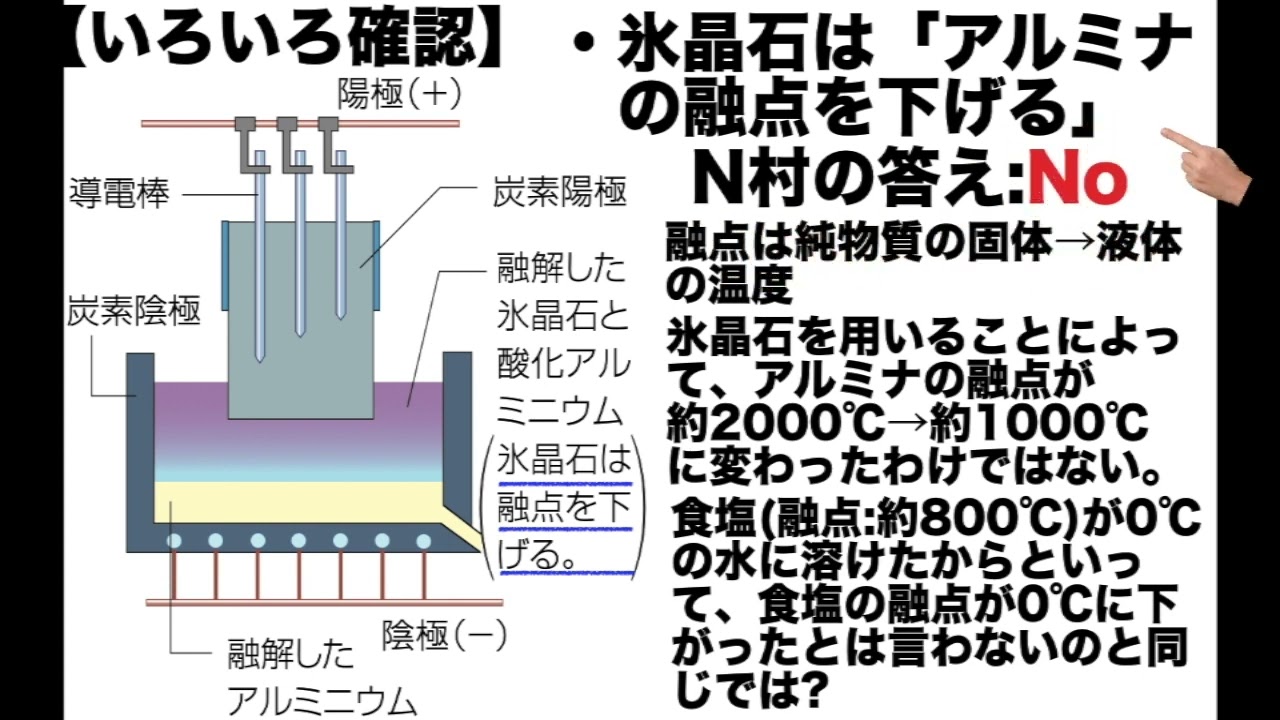

氷晶石は単体でも約1000℃で融解しますが、ここに酸化アルミニウムを数パーセントから十数パーセント添加すると、驚くべき「融点降下」現象が起こります。酸化アルミニウムは氷晶石の溶融液の中にまるで温水に溶ける砂糖のようにスルスルと溶解し、混合物の融点は一気に約950℃〜980℃まで低下したのです。

融点が1000℃以下に下がったことで、製錬設備は一般的な耐火レンガと炭素内張り電解槽で耐えられるようになり、消費エネルギーも天文学的な数値から実用レベルへと劇的に削減されました。炭素陽極から酸素が二酸化炭素（CO₂）として抜け、陰極に溜まった液状アルミニウムを取り出す——この画期的な融点降下の発見がなければ、現代の航空宇宙産業も、スマートフォンも、アルミサッシも存在し得なかったと言っても過言ではありません。

【実態検証】製造現場と研究開発のリアル｜アルミナセラミックスの耐熱温度と過酷な使用環境

酸化アルミニウムの融点は2072℃ですが、工業用製品として使われる「アルミナセラミックス」の現場では、融点と実用上の耐熱温度を明確に区別して運用されています。大手ファインセラミックスメーカーの技術資料や開発エンジニアの現場証言によれば、純度による使い分けが徹底されています。

純度99.5%以上の高純度アルミナの場合、大気中での最高連続使用温度は約1600℃〜1800℃に設定されます。融点の2072℃に対して200℃以上のマージンを取る理由は、融点以下であっても高温下では結晶粒界がすべりを起こす「クリープ現象」や、急激な加熱冷却による「熱衝撃破壊（サーマルショック）」が発生するためです。

産業現場でアルミナがどのような過酷環境に耐えているか、代表的な用途を挙げると以下の通りです。

• 半導体製造装置のプラズマ耐性部材：ウエハを固定する静電チャックやチャンバー内部材として、高温と腐食性ハロゲンガスプラズマの直撃に耐え続ける。
• 自動車用スパークプラグの絶縁ガイシ：エンジンの燃焼室内で毎分千回以上の爆発火炎（2000℃超の瞬間温度）と数万ボルトの高電圧に晒されながら絶縁性を維持する。
• 高温熱処理炉の炉心管・保護管：1500℃を超える連続炉の骨格として、金属ヒーターや熱電対を高温ガスから保護する。

某大手電子部品メーカーの主任研究員は、業界紙の取材に対して次のように現場の苦悩と強みを語っています。
「アルミナは安価で熱にも摩耗にも極めて強い優等生だが、熱伝導率が金属より低く脆いため、熱膨張差による割れ対策が命になる。純度を92%から99.9%へ引き上げるだけで耐熱温度も粒界強度も激変するが、焼結温度のシビアな温度管理が製品の歩留まりを左右する」

一般に知られていない盲点とネットの誤解｜「アルミニウムは熱に弱い」という錯覚

ネット上の情報やSNSのコミュニティを見ていると、「アルミニウムは火災ですぐに溶けるから熱に弱い」という論調と、「アルミナは2000℃でも耐える最強の耐熱材」という評価が混在し、混乱を招いているケースが散見されます。このギャップにこそ、材料工学の極めて重要な盲点が隠されています。

実は、私たちが目にするすべての金属アルミニウムの表面は、空気中の酸素と瞬時に反応して形成された数ナノメートルの極薄な酸化アルミニウム被膜（不動態皮膜）によって完全に包まれています。内部の金属アルミニウム（融点660℃）が溶融するような温度に達しても、表面のアルミナ皮膜（融点2072℃）が袋のように液体アルミを包み込み、形状をある程度保持することすらあります。

この性質を人工的に極限まで強化した技術が、日用品や建材でおなじみの「アルマイト処理（陽極酸化皮膜処理）」です。アルマイト加工によって表面に数十マイクロメートルの酸化アルミニウム層を人工形成させることで、耐食性だけでなく耐熱性・耐摩耗性を劇的に向上させています。

「熱に弱い金属」の代表格であるアルミニウムが、自らを酸化させることで「熱に最も強いセラミックス」の鎧をまとう——この二重構造の真実を把握していないと、素材選定の現場で致命的な判断ミスを犯すことになります。

【プロの結論】素材選定で失敗しない判断基準｜アルミナを採用すべき現場と慎重になるべき条件

材料設計や生産技術の視点から、高融点・耐熱素材として酸化アルミニウムを選択する際の客観的な評価基準を提示します。耐熱温度や融点というスペックシートの数値だけで選定すると、重大なトラブルに見舞われるリスクがあります。

▼ 酸化アルミニウム（アルミナ）を積極的に採用すべき条件

• 1000℃〜1600℃の酸化雰囲気で連続稼働させる環境：炭化ケイ素（SiC）や窒化ケイ素（Si₃N₄）などの非酸化物系セラミックスは超高温の酸化雰囲気で徐々に劣化しますが、すでに酸化物であるアルミナは酸化劣化しません。
• 高温下での高耐電圧・電気絶縁性が求められる部材：熱と高電圧が同時にかかるパワー半導体やインバータ周辺、センサー絶縁部には最もコストパフォーマンスが高い選択肢となります。
• 耐薬品性と耐摩耗性を両立させたい産業ポンプやバルブ：薬品に侵されず、かつ摺動部が削れない硬度（モース硬度9）を長期間維持できます。

▼ アルミナの採用に慎重になるべき・避けるべき条件

• 急激な加熱・急冷（ヒートショック）が繰り返される環境：アルミナの熱衝撃破壊耐性（ΔT）は約200℃前後と決して高くありません。1000℃の炉から室温に急に取り出すような用途では、熱膨張の歪みによって一瞬でクラックが入ります。このような環境では窒化ケイ素やジルコニアの検討が必要です。
• 強い引張応力や衝撃荷重が加わる構造部材：融点は高くても本質は陶磁器と同じ脆性材料です。曲げ応力や落下衝撃が加わる箇所には金属材料や複合材を採用すべきです。

【酸化 アルミニウム 融点】に関するよくある質問（FAQ）

Q1：酸化アルミニウムの融点（約2072℃）と耐熱温度はどう違うのですか？
A1：融点は物質が固体から液体に状態変化する物理的な温度（約2072℃）を指します。一方、工業製品としての「耐熱温度」は、変形（クリープ）や強度の低下を起こさずに実用上耐えられる限界温度を指します。一般的な高純度アルミナ磁器の場合、耐熱温度は約1600℃〜1800℃程度であり、融点より200〜400℃ほど低く見積もる必要があります。

Q2：なぜアルミニウムの製錬には氷晶石以外の溶媒が使われないのですか？
A2：氷晶石（Na₃AlF₆）は、酸化アルミニウムを大量に溶解できる希有な性質を持ち、生成した液状アルミニウム（比重約2.3）よりも浴の比重がわずかに小さいため、還元されたアルミが底に沈降して空気酸化を防げるという絶妙な物理的バランスを備えているためです。現在ではフッ化アルミニウム（AlF₃）などを微量添加してさらに融点を下げる最適化が施されています。

Q3：宝石のルビーやサファイアも融点は2072℃なのですか？
A3：ルビーもサファイアも、鉱物学的には酸化アルミニウムの単結晶である「コランダム」そのものです。微量のクロムが含まれると赤色のルビーに、鉄やチタンが含まれると青色のサファイアになります。不純物が1%未満と極微量であるため、結晶としての融点は酸化アルミニウムとほぼ同じ約2050℃〜2072℃を示します。

まとめ：今後の動向と失敗しないための判断基準

酸化アルミニウムが示す約2072℃という驚異的な融点は、Al³⁺とO²⁻という高価数イオン同士が強固に結びついたコランダム結晶構造の賜物です。日常で目にする金属アルミニウムの低融点（660.3℃）とは対極の位置にあり、この物性のギャップを埋めるために産業界は「ホール・エルー法」という画期的な融点降下技術を生み出しました。

次世代の宇宙航空材料、EV向けパワーエレクトロニクス、過酷化する半導体製造プロセスにおいて、極限の耐熱性と電気絶縁性を兼ね備えたアルミナの重要性は年々増しています。高融点というスペックの数値だけに惑わされず、熱衝撃耐性や純度ごとの特性差を正しく見極めることこそが、材料選定における最大の成功の鍵となります。 （出典: 酸化 アルミニウム 融点（Yahoo!ニュース））
